通孔/半通/中實

卡盤這些名稱代表什么意思？

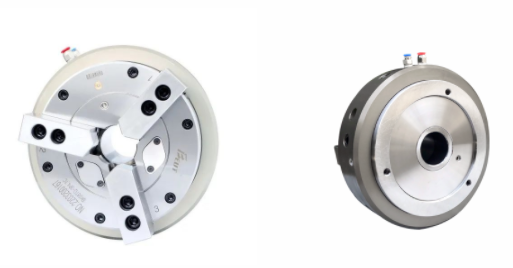

全通孔氣動卡盤（前置氣動卡盤）

全通孔氣動卡盤（前置氣動卡盤）：卡盤體即為氣缸，內置活塞、逆止閥，具有超長時間的保壓功能（長達24 小時以上），通過側面旋轉進氣，實現夾緊與松開動作，斷開氣源，方可工作。

適用范圍：卡盤是通孔的可以加工長棒料 （棒料可以穿過卡盤）

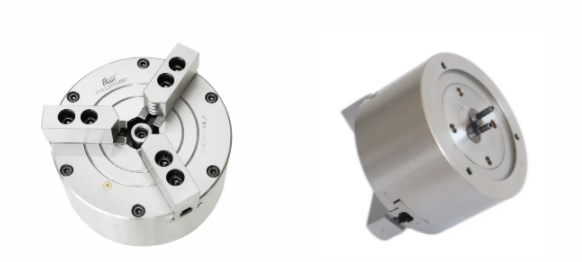

半通氣動卡盤

半通氣動卡盤：卡盤體本身即為氣缸，內置活塞，通過主軸尾部控 制機構實現夾緊與松開動作。卡盤中間為中空，適用于加工較長的棒料。

適用范圍：卡盤中間有孔，孔的深度只有100mm左右，可以加工盤類及稍微長點棒料。

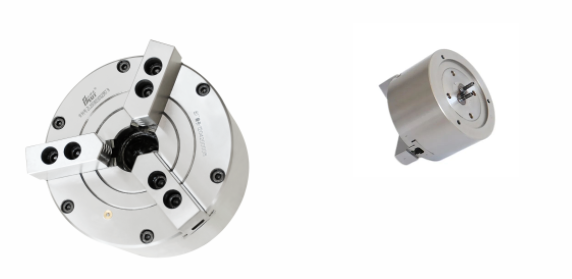

中實氣動卡盤

中實氣動卡盤：卡盤體本身即為氣缸，內置活塞，通過主軸尾部控制機構實現夾緊與松開動作。卡盤中間為實心結構，具有夾持力大的優點。

適用范圍：卡盤中間是實心的，可以加工盤類及短棒料。

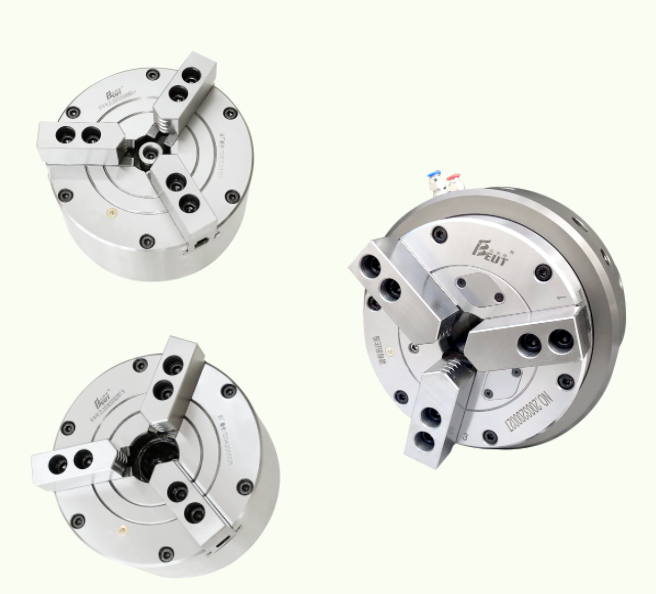

卡盤對比

以上3款卡盤的區別：

1、可以加工的棒料長度不同。

2、氣壓一致同型號卡盤的情況下夾緊力不一樣，中實大于中空大于全通。

3、通氣原理不一樣。

全通孔氣動卡盤（前置氣動卡盤）是點動通氣，中實跟中空是長通氣。
